Kesintisiz üretim döngüsü
Çift paletli tezgahta dışarıdaki palete parça bağlanırken içeride işleme sürer. Fener mili daha az bekler.
V-DRIVE CORE
Tek kablo yok.
Yatay işleme merkezleri için otonom ve kablosuz kule.
Enerjisini üstünde taşır.
Dahili 48V LFP batarya. Komutlar telsizle gelir.
Döner. Kilitlenir. Onay verir.
±7 arcsec tekrarlanabilirlik. Her hareketten sonra CNC'ye onay.
Tezgahınıza dokunmadan eksen ekleyin.
Standart bir yatay işleme merkezini, makine altyapısına müdahale etmeden çok eksenli bir üretim hücresine dönüştürün.
V-DRIVE CORE · HİDKOM
Tezgahınıza dokunmadan eksen ekleyin.
Otonom ve kablosuz kule. Tezgaha giden tek bir kablo ya da hortum kalmaz.
BUGÜN
Kablolu kule, tezgahı bağlar.
Kuleye giden her kablo, eksenin önüne bir sınır koyar.
-
01
Kablo dolanır.
Kuleye giden kablolar eksenin 360° serbest dönmesini engeller.
-
02
Palet değişmez.
Kablo takılıyken otomatik palet değişimi (APC) mümkün değil.
-
03
Kablo yıpranır.
Bükülen kablolar ve soğutma sıvısına maruz kalan kılıflar zamanla çürür. Önce veri kaybı, sonra duruş.
SIFIR BAĞLANTI
İhtiyacı olan her şey kulenin üstünde.
V-Drive enerjisini kendi taşır, komutlarını telsizle alır ve tezgaha giden tüm fiziksel bağlantıları kaldırır.
01 · RF / FHSS
RF / FHSS haberleşme
Komut tezgahtan milisaniyeler içinde gelir. İş bitince CNC'ye konum onayı döner.
02 · 48V LFP
Dahili LFP batarya
48V Lityum Demir Fosfat hücreler. Isıya dayanıklı, vardiyalar boyu kesintisiz güç.
03 · 17/20-BIT
Çift mutlak enkoder
17/20-bit enkoderler açıyı sürekli izler. Mekanik referans arama gerekmez.
04 · ±7 ARCSEC
Otonom mekanik kilit
Hedef açıda fren devreye girer. Kesme kuvvetini servo motor değil, gövde taşır.
05 · OPSİYON
Kablosuz hidrolik ünite
Kulenin içine yerleşen mikro hidrolik ünite parçaları otomatik sıkar ve bırakır. Dışarıdan tek hortum yok.
Tezgaha giden tek bir kablo ya da hortum kalmaz.
KAPALI DÖNGÜ
Tezgah komut verir. Kule gerisini halleder.
C3 EKSENİ → 90.000°
000.000°
Eksene komut göndermek için basılı tutun.
Kilitlendi. Kesime hazır.
- 01
Komut
Tezgah programı komutu verir. Kontrol paneli algılar ve telsizle kuleye iletir.
- 02
Dönüş
Eksen istenen açıya döner. Çift enkoder konumu her an izler.
- 03
Kilit
Mekanik fren devreye girer. Titreşim gövdede söner.
- 04
Onay
Kule tezgaha onay sinyali gönderir. Kesim güvenle başlar.
NEDEN V-DRIVE
Daha az bağlama, daha düzenli bir üretim akışı.
Tek bağlamada bitirin
Her operasyona ayrı fikstür ve tekrar tekrar sök-tak yerine, çok yüzlü parçaları tek bağlamada bitirin. Referans hataları azalır.
Tak-çalıştır
Makine panosuna ya da mekaniğine dokunulmaz. Kule, iş yüküne göre bir HMC'den diğerine taşınır.
Mevcut tezgahınızdan fazlası
Yeni bir çok eksenli tezgah yerine, elinizdeki yatay işleme merkezlerine eksen ekleyin.
ATÖLYEDEN
Çalışırken görün.
Demo ünitemizin atölyede çekilmiş gerçek görüntüleri. Eksenler döner, durum ışığı her adımı gösterir.

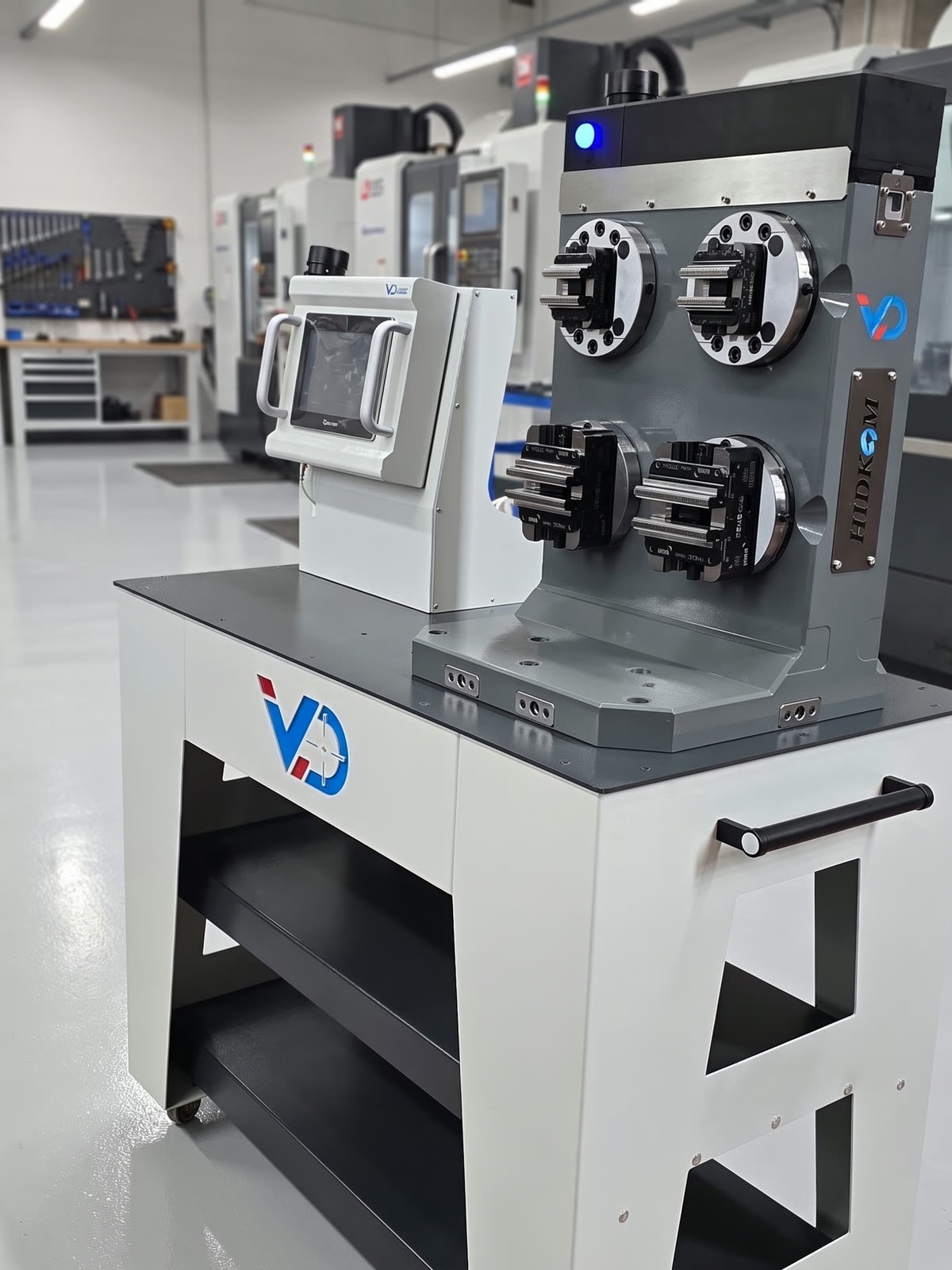

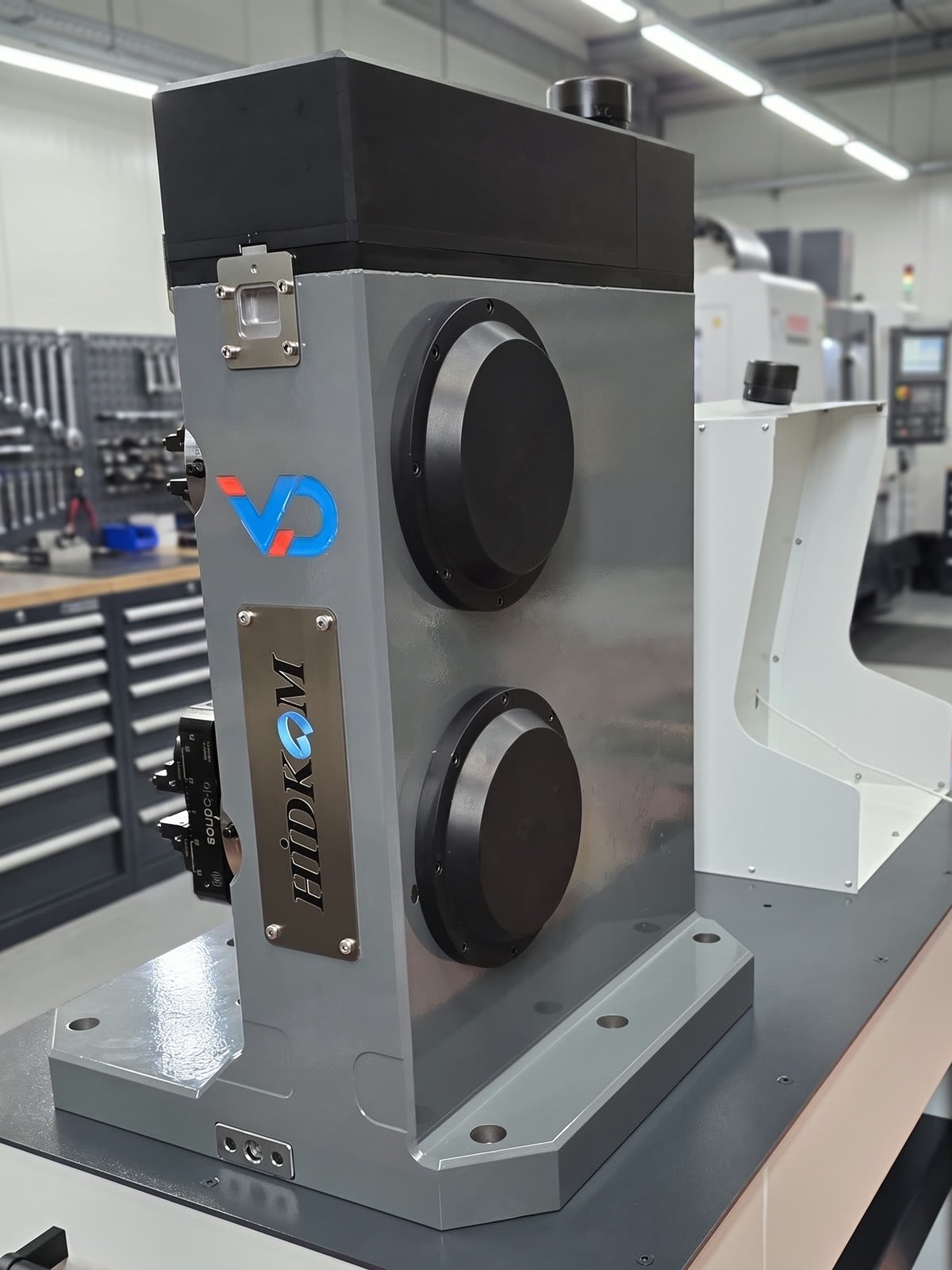

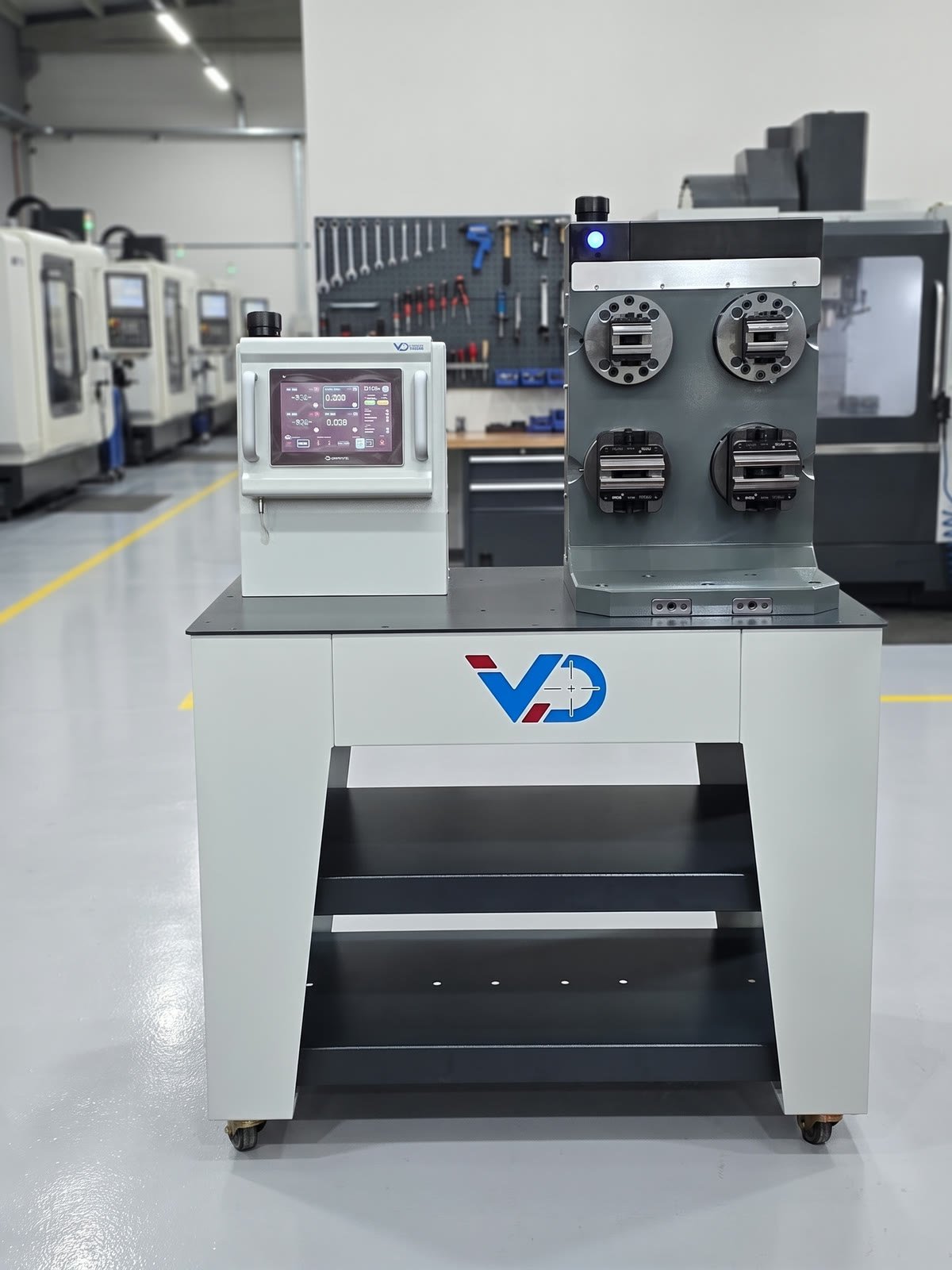

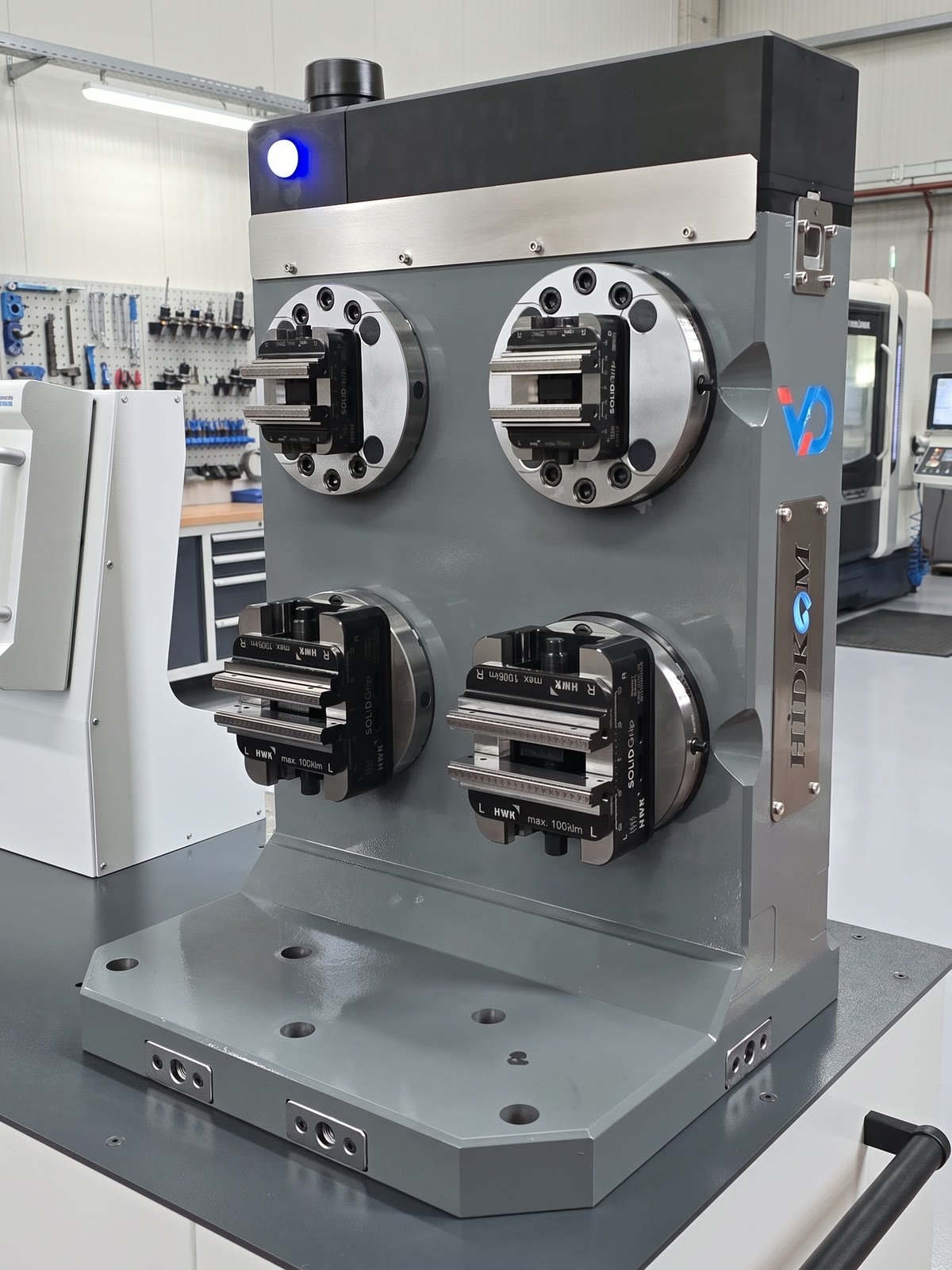

V-Drive CORE demo ünitesi · atölye çekimi
OPERATÖR ARAYÜZÜ
Dört eksen, tek dokunmatik ekran.
- LIVE
Canlı takip
Pozisyon, sıcaklık, akım, tork ve batarya durumu anlık izlenir.
- JOG
Manuel sürüş
Kurulumda 0,1° · 0,01° · 0,001° adımlarla konumlama.
- I/O
Giriş / çıkış durumu
Palet aktifliği, CNC M-FIN sinyali ve hazır/alarm çıkışları ekranda.
MODELLER
Her üretim senaryosu için bir eksen ailesi.
2 sabit, 2 bağımsız mekatronik döner eksen
Sabit yüzeyler yüksek adetli ilk operasyonları (OP10) üstlenir. Döner eksenler kalan yüzeyleri tek bağlamada bitirir.
Sabit yüzDöner eksen
4 bağımsız mekatronik döner eksen
Her istasyonda ayrı açı isteyen karmaşık parçalar için tam otonomi.
Döner eksen
Merkezde tek, büyük çaplı döner tabla
Geniş hacimli, ağır ve tek parça bağlamalar için yüksek tork ve geniş tutma alanı.
Döner tabla
Talebe göre tasarım
Fikstür arabirimleri, eksen konumları ve gövde ölçüleri üretim hattınıza göre projelendirilir.
V-DRIVE 500 CORE · 2 SABİT + 2 SERVO
Ölçüler ve teknik veriler.
Ölçüler mm · şematik çizim
| Kule tipi | İşlenmiş GG50 döküm |
|---|---|
| Eksen sayısı | 2 sabit + 2 servo |
| Enkoder | 17/20-bit mutlak |
| Hassasiyet | ±15 arcsec |
| Tekrarlanabilirlik | ±7 arcsec |
| Güç · Haberleşme | 48 VDC LFP · RF Modbus RTU |
| Taban | 500 × 500 mm |
| Yükseklik | 805 mm |
| Eksen aralığı | 260 / 260 mm |
| Arabirim | Ø176 mm |
| Opsiyon | HWR 660215 96/52 SolidPoint |
300N·m
Nominal tork
450N·m
Maks. ort. yük torku
650N·m
Tepe torku
1180N·m
Maks. anlık tork
160: 1
Redüksiyon oranı
5rpm
Eksen nominal devri
SORULAR
Sorular ve cevaplar.
Kule 48V Lityum Demir Fosfat (LFP) batarya ile çalışır. Bu hücreler ısıya dayanıklıdır ve sistemi vardiyalar boyu kesintisiz besler. Batarya durumu kontrol panelinde anlık görünür.
V-Drive endüstriyel RF haberleşmesi ve FHSS (frekans atlamalı yayılı spektrum) kullanır. Sinyal sürekli frekans değiştirdiği için atölyedeki parazite karşı dayanıklıdır. Kule her hareketten sonra CNC'ye onay gönderir, kesim bu onayla başlar.
Hassasiyet ±15 arcsec, tekrarlanabilirlik ±7 arcsec. 17/20-bit çift mutlak enkoder açıyı sürekli izler. Hedef açıda mekanik fren devreye girer ve kesme kuvvetini gövde taşır.
Makine panosuna veya mekaniğine müdahale gerekmez. Kontrol paneli tezgahın dışında durur ve tezgah programından gelen komutu algılar.
Evet. Tezgaha giden kablo ya da hortum olmadığı için kule paletle birlikte değişir ve eksenler 360° serbest döner.
Evet. Kurulumu yapılan kule, atölyenin iş yüküne göre farklı HMC tezgahları arasında taşınabilir.

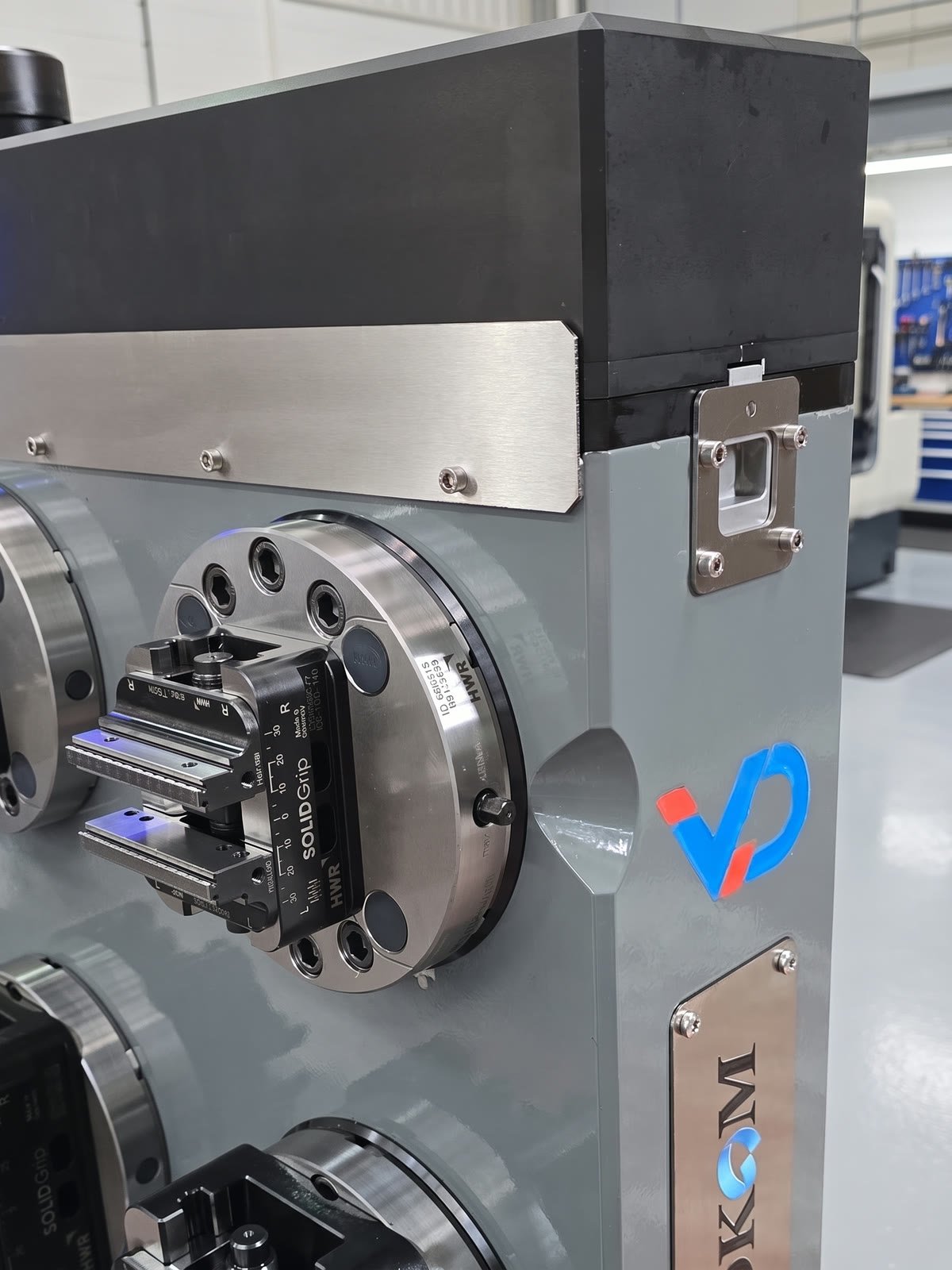

V-Drive 500 CORE'da her istasyonda Ø176 mm arabirim bulunur. Opsiyonel olarak HWR 660215 96/52 SolidPoint sıfır noktası sistemi sunulur. Farklı arabirimler CUSTOM ile projelendirilir.
Evet, opsiyonel kablosuz hidrolik ünite ile. Mikro hidrolik ünite kulenin içine yerleşir ve parçalar dışarıdan hortum çekmeden otomatik sıkılıp bırakılır.
Yeni bir çok eksenli tezgah almak yerine elinizdeki yatay işleme merkezine eksen eklersiniz. Operatör yükleme süresi çevrimden düşer, fener mili daha az bekler ve tek bağlamada daha çok yüz işlenir.
Tezgaha sıfır kablo. Parçaya tam açı.
